Dvostruki klizni vertikalni stroj za injekcijsko prešanje

Uvod:

Vertikalni stroj za injekcijsko prešanje s dva klizača posebna je vrsta stroja koju karakteriziraju dva ili više klizača koji naizmjenično klize unutar područja kalupa. Ovaj dizajn poboljšava učinkovitost proizvodnje dopuštajući radnicima da istovremeno obavljaju sljedeće operacije tijekom ciklusa kalupljenja:

Uklanjanje dijelova ili postavljanje umetaka na vanjski klizač;

Injektiranje kalupa na unutarnjem klizaču.

Prikaži više

O strojevima za injekcijsko prešanje: kako rade, vrste i vodič za kupnju 2026-Oct-10
Stroj za injekcijsko prešanje pretvara plastične kuglice, silikon ili drugu smjesu koja se može taliti u gotove dijelove. On topi materijal, ubrizgava ga u zatvoreni kalup pod pritiskom, drži ga dok se dio hladi, zatim otvara kalup i izbacuje dio. Tonaža, promjer vijka, raspored stezanja i tip kontrolera su d...
Očekivani životni vijek stroja za injekcijsko prešanje: Tipični životni vijek i ključni čimbenici 2026-Sep-28
Ako mijenjate zastarjelu prešu ili planirate nabavu nove opreme, prvo pitanje obično je isto: koliko će godina pouzdane proizvodnje osigurati stroj za injekcijsko prešanje? Iskren odgovor, temeljen na vijeku trajanja dizajna OEM-a i desetljećima iskustva na terenu, jest 10 do 20 godina , s mnog...
Postupak pokretanja stroja za injekcijsko prešanje: Vodič korak po korak za siguran rad 2026-Sep-22
Postupak pokretanja stroja za injekcijsko prešanje je fiksni slijed sigurnosnih provjera, hidrauličkog zagrijavanja, zagrijavanja bačve, pročišćavanja i probne provjere koja vodi stroj od hladnog i mirovanja do proizvodnje njegovog prvog prihvatljivog dijela. Ako se dobro izvede, traje 30 do 60 minuta i završ...

Visoka učinkovitost	Dva kliznika rade naizmjenično, jedan klizač ubacuje i istovaruje kalup i proizvod izvana, a drugi klizač vrši brizganje iznutra, čime se skraćuje neproduktivno vrijeme čekanja.
Visoka sigurnost	Radnici rade u sigurnom području izvan stroja, izbjegavajući izravan kontakt s kalupima za visoke temperature i pokretnim dijelovima, značajno smanjujući rizik od ozljeda na radu.

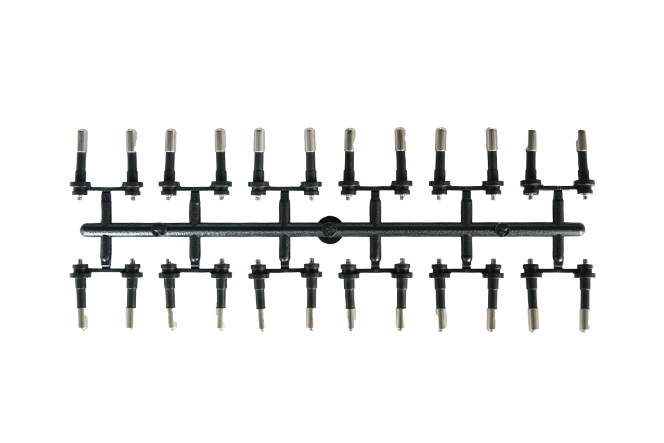

Prikladno za umetanje kalupa	Omogućuje precizno postavljanje umetaka (kao što su metalni dijelovi i elektroničke komponente) u kalup u isto vrijeme kad i ciklus injekcijskog prešanja, povećavajući složenost i funkcionalnost proizvoda.
Uštedite prostor	Stroj je okomitog dizajna s malim otiskom, koji može učinkovitije iskoristiti prostor proizvodne radionice.
Visoka preciznost	Stroj ima stabilnu strukturu, a dizajn okomitog stezanja pomaže u osiguravanju točnosti i dosljednosti dimenzija proizvoda.

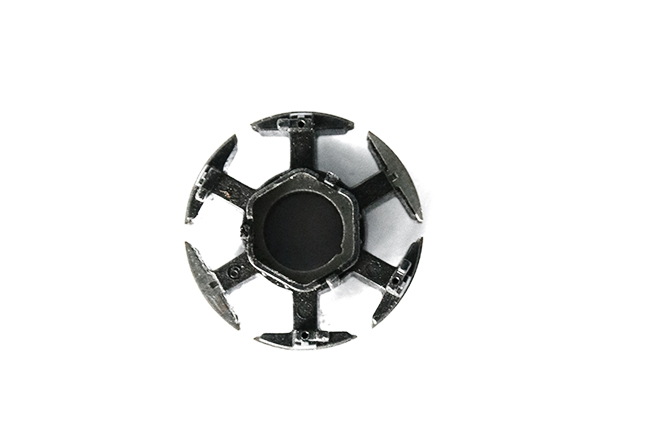

Glavna područja primjene	Tipični scenariji primjene

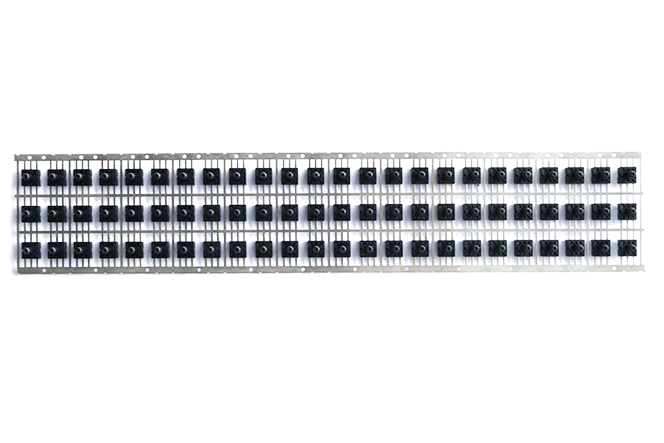

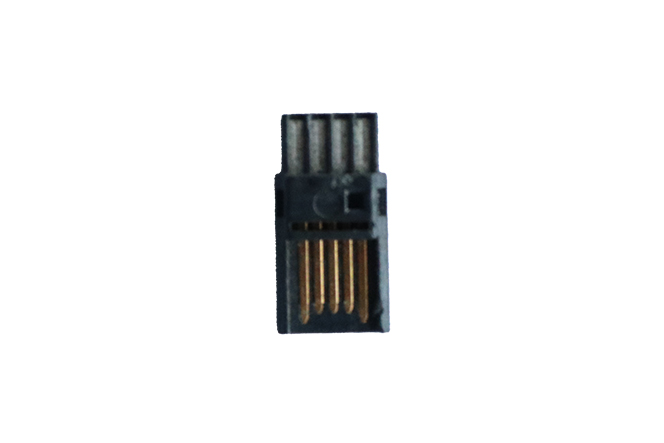

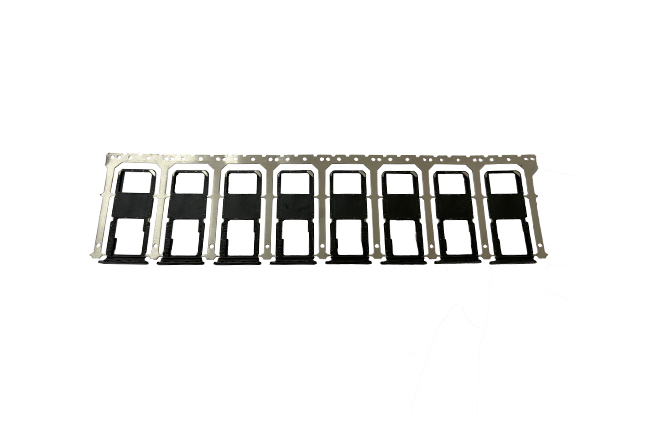

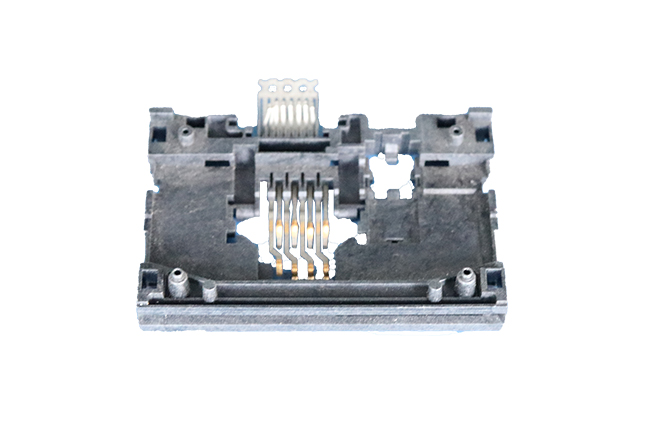

Elektronička industrija	Konektori, senzori, precizni dijelovi unutar mobilnih telefona ili računala, kosturi zavojnica itd. (precizna kombinacija metalnih umetaka i plastičnih dijelova)

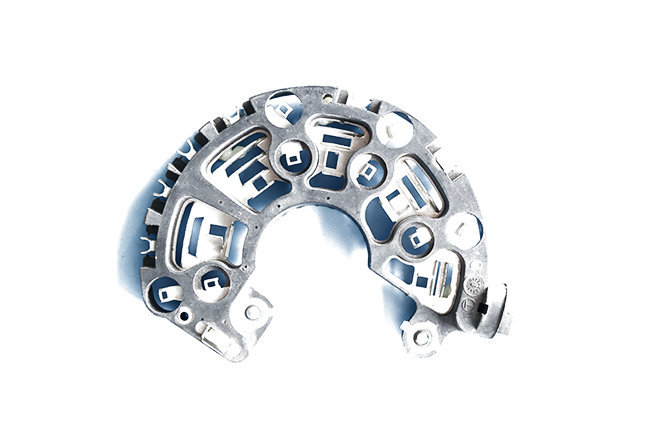

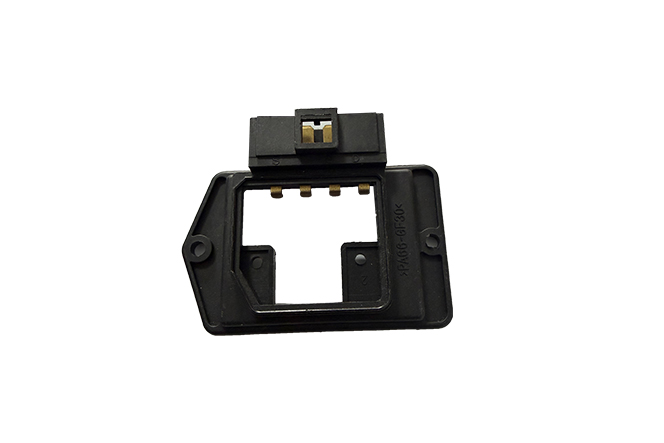

Automobilska industrija	Automobilski konektori, sklopovi kabelskih snopova, razna kućišta senzora, tipke upravljačke ploče, funkcionalni plastični dijelovi (kombinacija metalnih umetaka s plastikom)
Medicinska oprema	Priključci za medicinske katetere, setovi za infuziju, drške kirurških noževa itd. (potrebno je ugraditi metalne igle ili cijevi)
Električni uređaji široke potrošnje	Kućišta za električne alate, sklopke i utičnice te tipke za upravljanje kućanskim aparatima
Industrija i automatizacija	Zupčanici, ležajevi, dijelovi motora i precizni dodaci za opremu za automatizaciju (sa strogim zahtjevima za veličinu i otpornost na habanje)

Stavka			Jedinica	LZ-350/LZ-350D/LZ-350-2R				LZ-450/LZ-450D/LZ-450-2R				LZ-600/LZ-600D/LZ-600-2R				LZ-800/LZ-800D/LZ-800-2R					LZ-1000/LZ-1000D/LZ-1000-2R					LZ-1200/LZ-1200D/LZ-1200-2R					LZ-1600/LZ-1600D/LZ-1600-2R				LZ-2000/LZ-2000D/LZ-2000-2R
Jedinica za ubrizgavanje	Vijak promjera		mm	25	28		30	25	30		35	30	35		40	35	40			45	40	45			50	45	50		55		50	55		60	55	60	65
	Tlak ubrizgavanja		kg/cm2	2150	1715		1495	2150	1740		1280	2645	1945		1485	2170	1660			1313	2200	1738			1408	2200	1800		1492		2150	1777		1493	2203	1851	1252
	Teoretski volumen udarca		cm³	49	62		70	60	85		115	99	135		175	144	188			238	200	254			314	286	353		427		392	475		565	594	707	830
	Težina udarca		g	44	55		62	53	76		101	87	119		155	128	166			210	176	224			277	255	312		377		350	420		500	558	664	780
			oz	1.5	1.9		2.2	1.9	2.7		3.6	3.1	4.2		5.5	4.5	5.9			7.4	6.2	7.9			9.8	8.9	11		13.3		12.2	14.8		17.6	19.7	23.4	27.5
	Brzina ubrizgavanja		cm³/sek	63	80		91	63	91		125	91	125		163	125	163			206	150	190			235	190	235		284		235	284		339	284	339	397
	Hod vijka		mm	100				120				140				150					160					180					200				240
	Stopa vijka		broj okretaja u minuti	0-350 (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni).				0-350 (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni).				0-350 (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni).				0-350 (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni).					0-350 (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni).					0-350 (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni).					400				400
	Brzina ubrizgavanja		mm/s	130				130				130				130					120					120					120				120
	Temperaturni dio (zona)		-	5				5				5				5					5					5					5				5
Stezanje jedinica	Stezanje force		tona	35				45				60				80					100					120					160				200
	Sila otvaranja		tona	3.8				4.3				9.2				14					17					20					20				25
	Fiksni stol	Veličina stola	mm	480*330				530*380				650*490				750*520					820*600					920*760					1060*800				1730*765
		Šipka za kravatu	mm	350*200				390*240				490*330				550*330					590*380					660*500					760*500				1020*455
	Veličina jednog kliznog stola		mm	345*350				386*420				485*500				545*500					585*550					620*750					750*750				1000*730
	Rotacijski stol	Veličina stola	mm	700				800				900				1000					1100					1300					1600				1800
		Maksimalna veličina kalupa	mm	400*220				420*270				430*310				500*330					560*350					710*435					750*600				840*650
	Min. debljina kalupa		mm	140				160				200				250					250					300					350				400
	Otvaranje udarca		mm	180				200				200/250				250					250					300					350				400
	Otvaranje dnevnog svjetla		mm	320				360				400 (ﬁksni)/450 (rotirajući)				500					500					600					700				800
Električni	Ejektorska sila		tona	1.5				1.5				1.5				3					3					5					6				6
	Hod ejektora		mm	37 (fiksno)		100 (klizni, rotirajući)		37 (fiksno)		100 (klizni, rotirajući)		37		100		50			100		50			100		50		100			50		100		100
	Maks. Pritisak		kg/cm2	140				140				140				140					140					140					140				170
	Volumen spremnika ulja		litara	100 (fiksni stol)/140 (klizni)/160 (rotirajući)				120(Fiksni stol)/160((klizni,rotirajući)				165 (fiksni stol)/260 (klizni)/290 (rotirajući)				200 (fiksni stol)/280 (klizni, rotirajući)					310 (fiksni stol)/330 (klizni, rotirajući)					350 (fiksni stol)/380 (klizni, rotirajući)					480 (fiksni stol)/560 (klizni.rotirajući)				510 (Fiksni stol, klizni, rotirajući)
	Volumen rashladne vode		litara/hr	50				50				60				80					80					80					80				80
	Motor sustava		kw	5.5				5.5				7.5				18.5					22					30					37				47
	grijač		kw	4.5				5.8				6.6				8.8					11					13					16				17
	Ukupna snaga u vatima		kw	10				11.3				14.1				27.3					33					43					53				64
ostalo	Težina stroja		tona	1.2	1.4		1.6	1.5	1.8		3.2	2.7	2.9		3.9	2.8		3		4.7	3.7		4		7.5	5.7	6.5			8.5	7.9	8.5		11	11	12	21
	Veličina stroja（DŠV）		m	1,760,952,18	1,870,952,27		2,151,42,3	1,91,12,5	2,11,12,6		2,31,42,6	2,21,22,8	2,41,252,85		2,71,752,6	2,11,23,1		2,41,23,2		2,81,72,9	2,31,43,0		2,51,43,1		2,741,72,9	2,61,63,5	3,01,63,6			3,12,33,3	2,91,83,8	3,31,83,9		3,42,43,3	3,1Š2,0V4,7	3,2Š2,2V4,9	433,4
